Schubgummis für Ihre Spannwellen-Siebmaschinen
Schubgummis führen eine hin- und hergehende Bewegung aus und werden im Betrieb horizontal als auch vertikal stark belastet. Durch die Vorspannung der eingebauten Schubgummis tritt trotz großer Schwingweiten keine Dehnung auf. Solange die maximal zulässigen Schwingweiten nicht überschritten werden, ist gewährleistet, dass die Schubgummis im Betriebszustand nicht überhitzen und hohe Standzeiten erreichen.

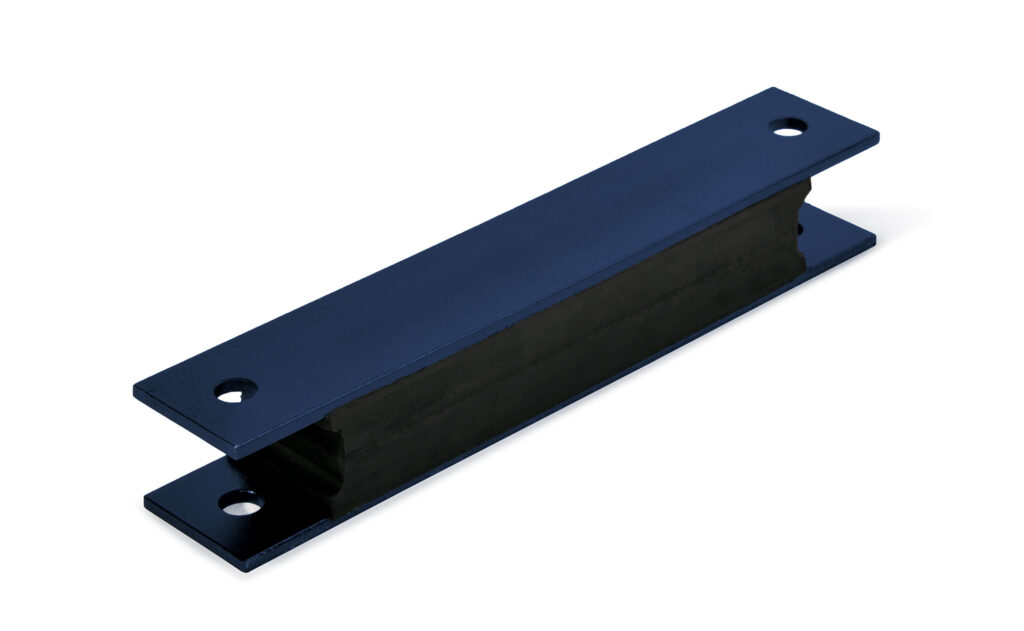

50 mm BREITE
283 x 50 x 45 mm – 4-LAPPIG | 4 Bohrungen
Bei einer Schubgummihöhe von 50 mm gilt:
- Vorspannung = 3 mm
- Schwingweite 2a = 12-18 mm
Technische Daten
| Länge x Breite x Höhe | 283 x 50 x 45 mm |
| Material | Gummi aus einer Spezialmischung |
| Federrate C | 1,69 [kN/cm] -5%/+11% |
| Härte | 45 -3/+2 Shore A |
| Metallplatte | RAL 5022 / enzianblau |
| Gewicht | 1,85 kg |
| Bohrungen | 4 |

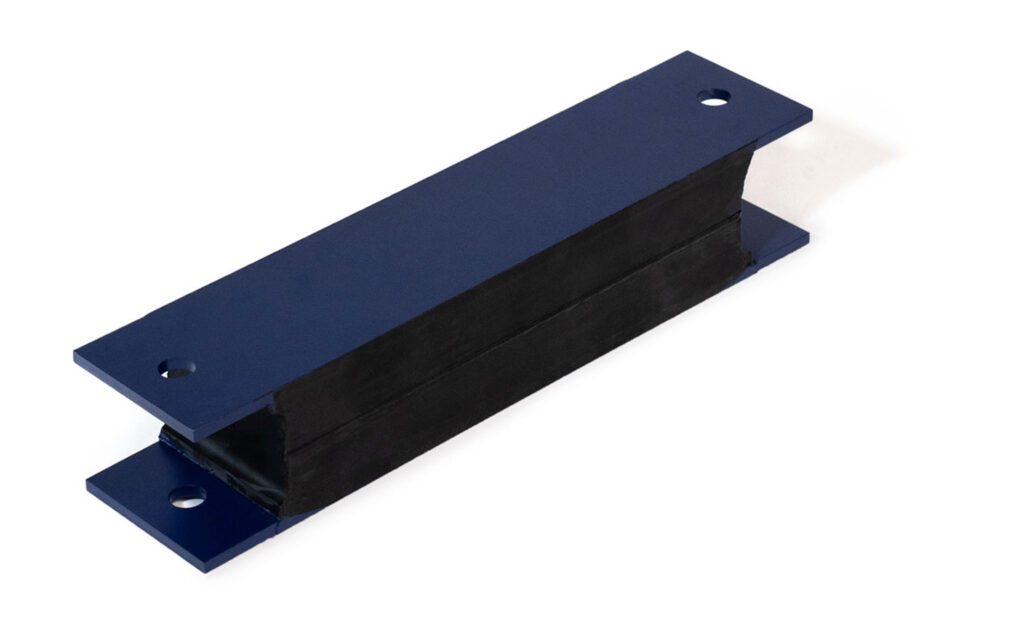

70 mm BREITE
310 x 60 x 70 mm – 4-LAPPIG | 4 Bohrungen
Bei einer Schubgummihöhe von 60 mm gilt:
- Vorspannung = 4 mm
- Schwingweite 2a = 14-22 mm
Technische Daten
| Länge x Breite x Höhe | 310 x 70 x 60 mm |
| Material | Gummi aus einer Spezialmischung |
| Federrate C | 1,75 [kN/cm] -5%/+11% |
| Härte | 45 -3/+2 Shore A |
| Metallplatte | RAL 5022 / enzianblau |
| Gewicht | 2,58 kg |
| Bohrungen | 4 |

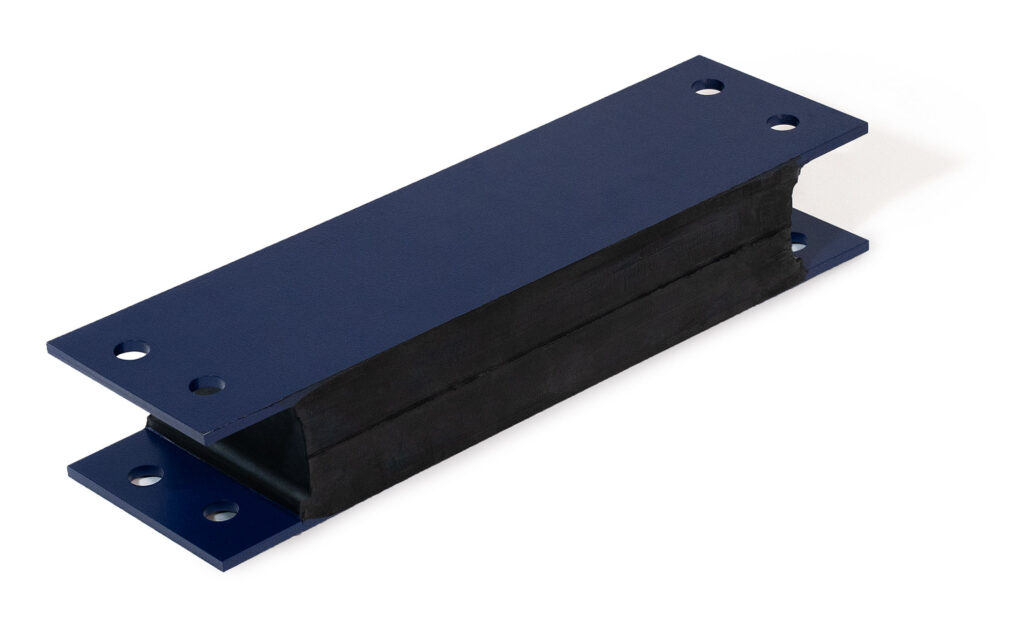

100 mm BREITE
486 x 100 x 60 mm – 4-LAPPIG | 8 Bohrungen
Bei einer Schubgummihöhe von 60 mm gilt:
- Vorspannung = 4 mm
- Schwingweite 2a = 14-22 mm
Technische Daten
| Länge x Breite x Höhe | 486 x 100 x 60 mm |
| Material | Gummi aus einer Spezialmischung |
| Federrate C | 4,41 [kN/cm] -5%/+11% |
| Härte | 45 -3/+2 Shore A |
| Metallplatte | RAL 5022 / enzianblau |
| Gewicht | 6,30 kg |
| Bohrungen | 8 |
